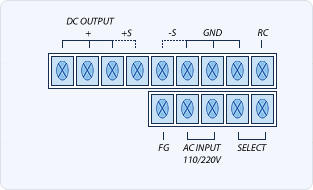

출력단자사용법

DC OUTPUT CH1 : DC출력의 + 단자
GND : DC 출력의 GND 단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
-S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “GND” 전압 short 단자
RC : Remote Control로 Power Supply의 출력을 ON또는 OFF하기 위한 단자
※ RC단자와 GND단자 Short시 출력의 OFF됨.
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
SELECT : AC 110V 또는 220V를 변환할수 있는 단자 단자 SHORT시 110V사용 OPEN시 220V사용
※ 출고시 제품의 안전을 고려하여 220V로 Setting되어 출고됨

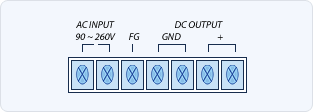

DC OUTPUT : DC출력의 +단자
GND : DC 출력의 GND단자
FG : Flame Ground 단자
AC INPUT : AC 입력단자로 90~260V까지 Free Voltage입력

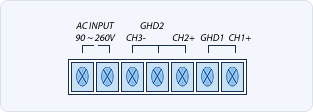

DC OUTPUT CH1+ : DC출력의 CH1+단자
CH2+ : DC출력의 CH2 + 단자
CH3- : DC출력의 CH3 – 단자
GND1 : DC 출력의 CH1 GND단자
GND2 : DC 출력의 CH2, CH3, GND단자
AC INPUT : AC 입력단자로 90~260V까지 Free Voltage입력

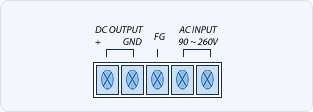

DC OUTPUT : DC출력의 +단자
GND : DC 출력의 GND단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 90~260V까지 Free Voltage입력
DC OUTPUT : DC출력의 +단자
GND : DC 출력의 GND단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 90~260V까지 Free Voltage입력
※ DH-C50, DH-C75 Series 는 제품내부에서 JUMPER를 사용하여 110V/220V SELECT함

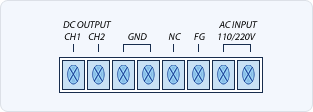

DC OUTPUT CH1 : DC출력의 CH1 + 단자
CH2 : DC출력의 CH2 + 단자
GND : DC 출력의 CH1, CH2 GND단자
N.C : 사용하지 않는 Blank단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
※ 제품외부에 있는 SELECT SWITCH를 사용하여 110V/220V변환함.

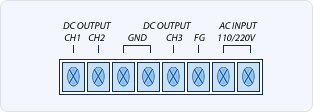

DC OUTPUT CH1 : DC출력의 CH1 + 단자
CH2 : DC출력의 CH2 + 단자
CH3 : DC출력의 CH3 + 단자
GND : DC 출력의 CH1, CH2 , CH3 GND COMMON 단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
※ 제품외부에 있는 SELECT SWITCH를 사용하여 110V/220V변환함.

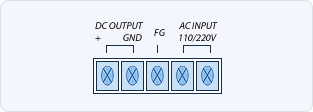

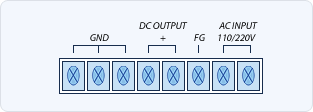

DC OUTPUT CH1 : DC출력의 + 단자
GND : DC 출력의 GND 단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
※ 제품외부에 있는 SELECT SWITCH를 사용하여 110V/220V변환함.

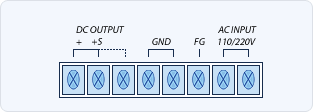

DC OUTPUT CH1 : DC출력의 + 단자
GND : DC 출력의 GND 단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
※ 제품외부에 있는 SELECT SWITCH를 사용하여 110V/220V변환함.

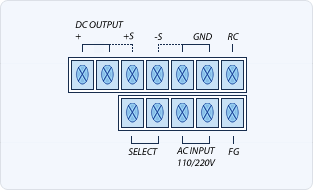

DC OUTPUT CH1 : DC출력의 + 단자
GND : DC 출력의 GND 단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
-S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “GND” 전압 short 단자
RC : Remote Control로 Power Supply의 출력을 ON또는 OFF하기 위한 단자
※ RC단자와 GND단자 Short시 출력의 OFF됨.
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110/220V까지 입력
SELECT : AC 110V 또는 220V를 변환할수 있는 단자 단자 SHORT시 110V사용 OPEN시 220V사용
※ 출고시 제품의 안전을 고려하여 220V로 Setting되어 출고됨
DC OUTPUT CH1 : DC출력의 + 단자
GND : DC 출력의 GND 단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
-S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “GND” 전압 short 단자
RC : Remote Control로 Power Supply의 출력을 ON또는 OFF하기 위한 단자
※ RC단자와 GND단자 Short시 출력의 OFF됨.
FG : Flame Ground단자
SELECT : AC 110V 또는 220V를 변환할수 있는 단자 단자 SHORT시 110V사용 OPEN시 220V사용
※ 출고시 제품의 안전을 고려하여 220V로 Setting되어 출고됨

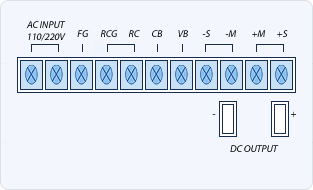

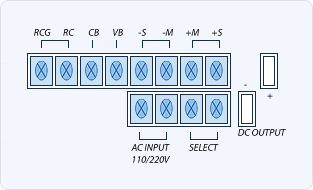

DC OUTPUT CH1 : DC출력의 + 단자
– : DC출력의 GND단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
+M : P/S의 “+”출력단자와 동일.
-S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “GND” 전압 short 단자
-M : P/S의 “-“출력단자와 동일.
VB : 병렬 운전시 출력전압의 Balance를 맞추기 위한 병렬 Reference 전압.
CB : 병렬 운전시 출력 전압의 Balance를 맞추기 위한 단자.
RC : Remote control P/S의 출력 On or Off단자.
RCG : Remote control GND 단자
FG : Flame Ground단자
AC INPUT : AC 입력단자로 110V/220V
SELECT : AC 110V 또는 220V를 변환할수 있는 단자 단자 SHORT시 110V사용 OPEN시 220V사용
※ 출고시 제품의 안전을 고려하여 220V로 Setting되어 출고됨
DC OUTPUT CH1 : DC출력의 + 단자
– : DC출력의 GND단자
+S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “+” 전압 short 단자
+M : P/S의 “+”출력단자와 동일.
-S : 부하 연결시 Line Drop (Wire Drop)을 보상하기 위한 Load끝단 “GND” 전압 short 단자
-M : P/S의 “-“출력단자와 동일.
VB : 병렬 운전시 출력전압의 Balance를 맞추기 위한 병렬 Reference 전압.
CB : 병렬 운전시 출력 전압의 Balance를 맞추기 위한 단자.
RC : Remote control P/S의 출력 On or Off단자.
RCG : Remote control GND 단자
FG : Flame Ground단자
SELECT : AC 110V 또는 220V를 변환할수 있는 단자 단자 SHORT시 110V사용 OPEN시 220V사용
AC INPUT : AC 입력단자로 110V/220V 입력
※ 출고시 제품의 안전을 고려하여 220V로 Setting되어 출고됨
